CABINAS DE PINTURA DE CORTINA DE AGUA
Captación eficiente de partículas y niebla de pintura mediante cabinas industriales de cortina de agua diseñadas para un acabado limpio, seguro y continuo.

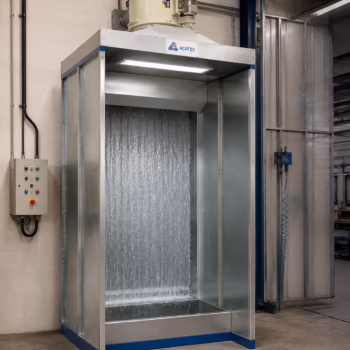

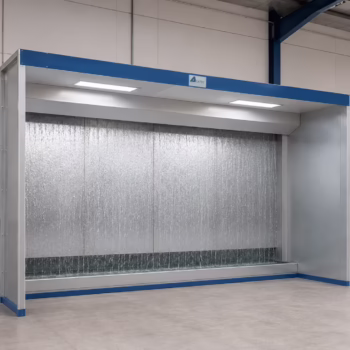

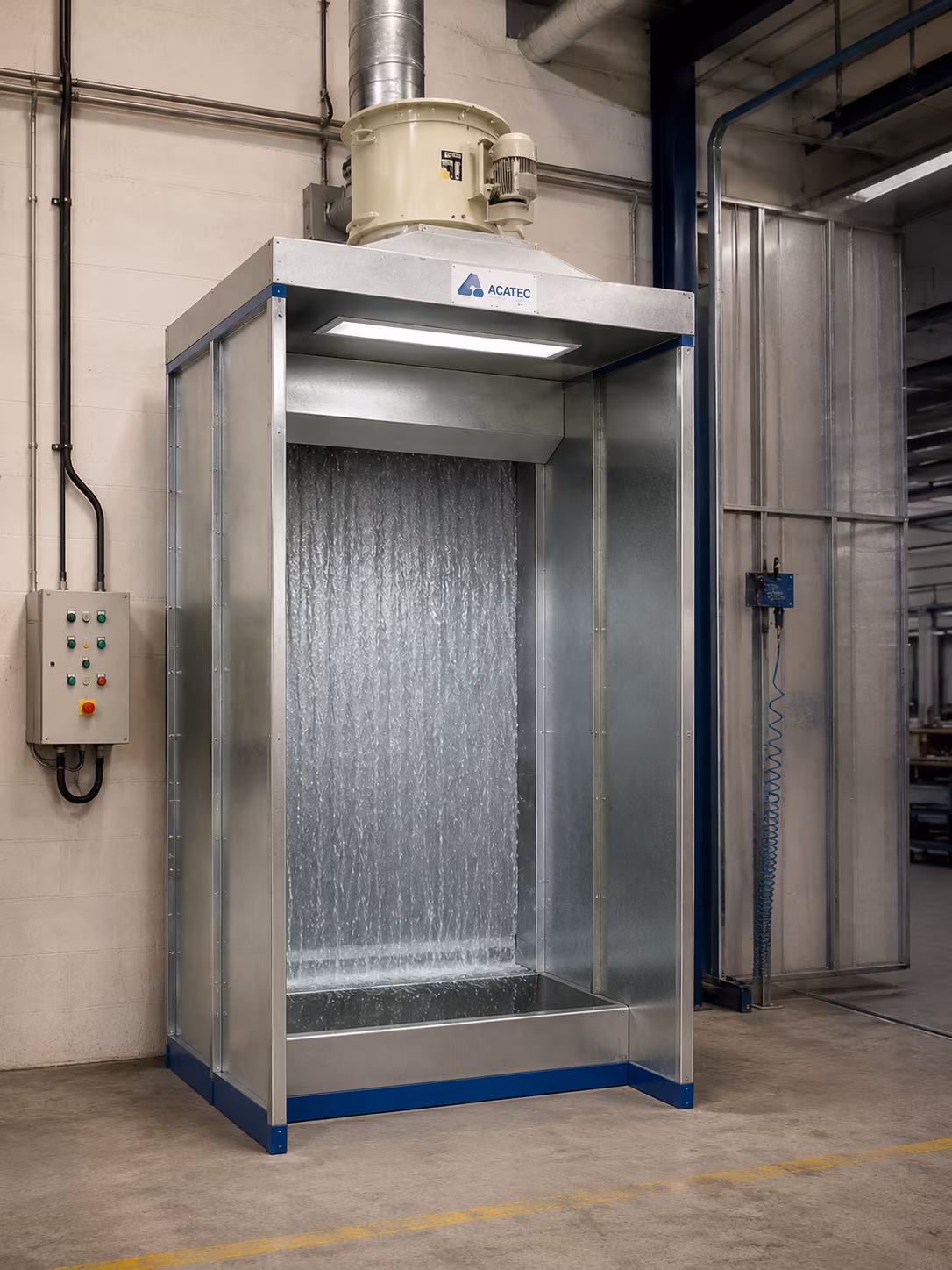

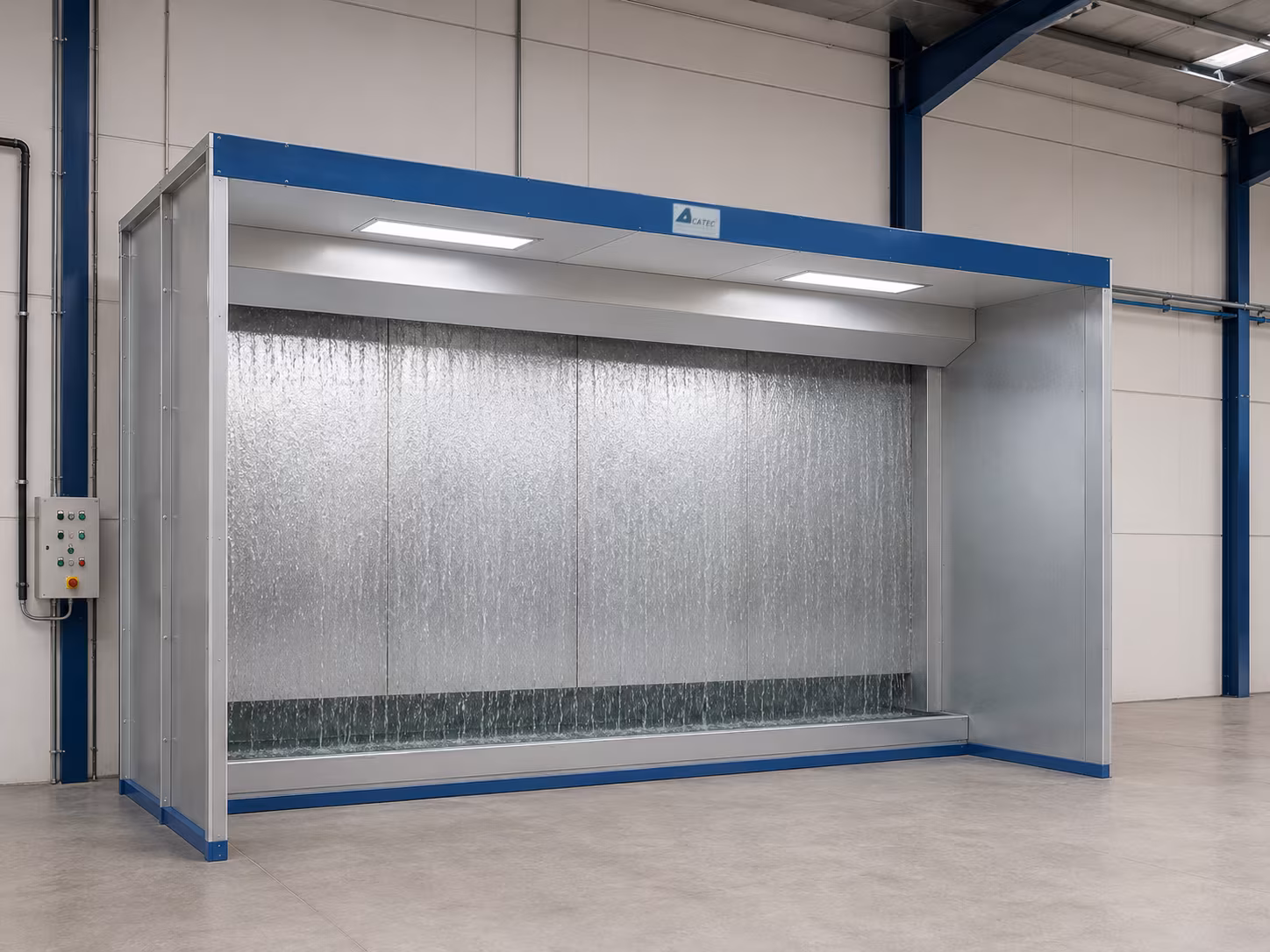

Cabinas de pintura de cortina de agua
Las cabinas de pintura de cortina de agua de Acatec están diseñadas para ofrecer una elevada capacidad de captación de partículas y overspray en procesos de pintura líquida, barnizado y acabado industrial. Fabricadas por nuestro departamento de ingeniería, estas cabinas combinan robustez estructural, eficiencia de extracción y facilidad de mantenimiento para garantizar un entorno de trabajo limpio y seguro.
La serie CCA ha sido desarrollada teniendo en cuenta las necesidades reales de pintores industriales, barnizadores y profesionales del acabado superficial, optimizando la calidad del aire y reduciendo la acumulación de partículas durante el proceso de aplicación.
Soluciones industriales para pintura líquida y barnizado
La serie CCA de Acatec está formada por cabinas de cortina de agua modulares y configurables, adaptadas a diferentes sectores industriales y necesidades de producción. Diseñamos soluciones personalizadas teniendo en cuenta distintos factores de cada instalación:- Dimensiones y tipología de las piezas.
- Volumen de producción y ritmo de trabajo.
- Tipo de aplicación: pintura líquida, barnizado o lacado.
- Necesidades de captación y filtración.
- Integración con líneas de pintura y sistemas de transporte.
- Requisitos medioambientales y normativos.

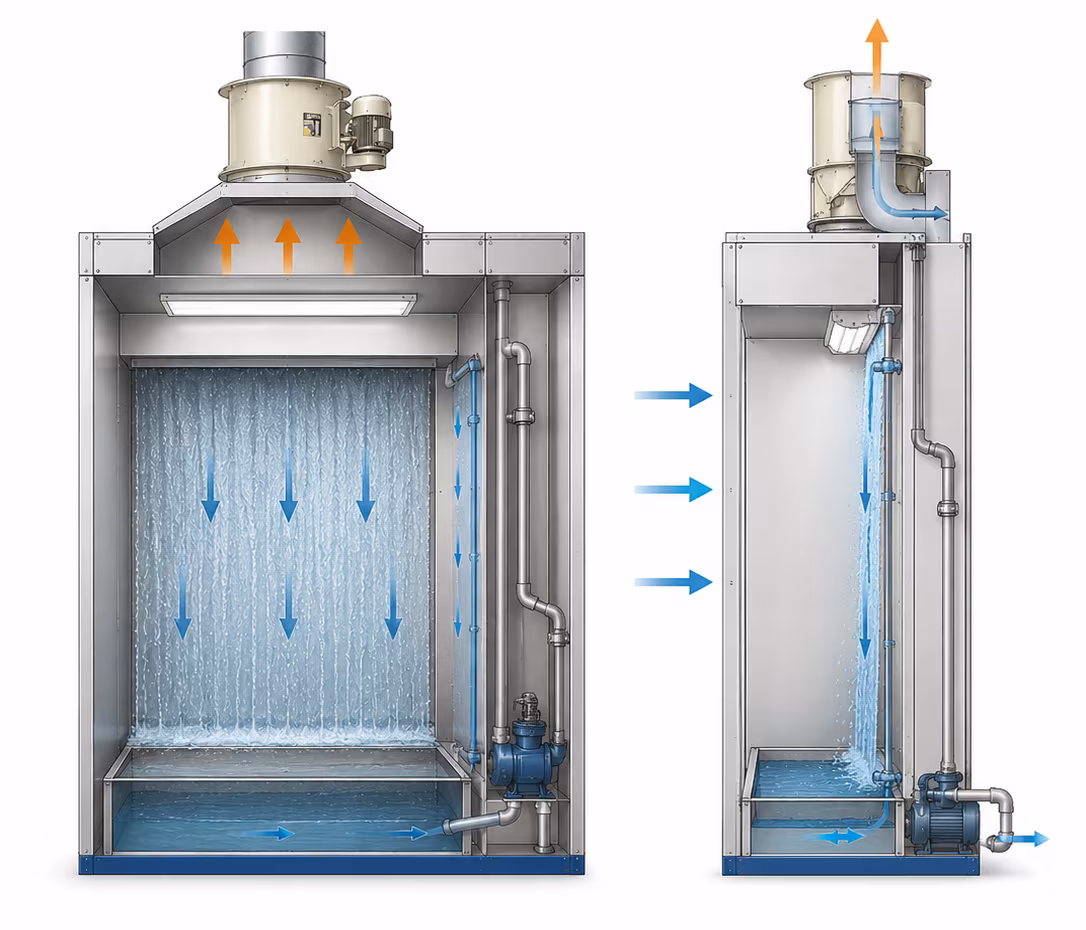

Ventilación y sistema de captación
Las cabinas CCA incorporan sistemas de extracción y retención diseñados para garantizar una captación homogénea de partículas y una elevada eficiencia de trabajo. Entre sus principales características destacan:- Ventiladores de gran caudal con transmisión por correas, aspas de aluminio y motor externo.
- Nuevos ventiladores con aspas extraíbles mediante sistema abatible, que facilitan las tareas de mantenimiento.
- Amplia cortina de agua para una captación eficiente de partículas de pintura.
- Cortinas interiores lavadoras con pulverizadores opcionales.
- Flujo de aire optimizado para mejorar la extracción y reducir la contaminación ambiental.
- Cuadro eléctrico integrado con protección conforme a la normativa REBT.
- Sistemas diseñados para facilitar la limpieza y el mantenimiento de la instalación.
Características constructivas
Fabricadas para entornos industriales exigentes, las cabinas de pintura de cortina de agua de Acatec destacan por su robustez, durabilidad y facilidad de mantenimiento. Su construcción incorpora:- Chapa de acero galvanizada de 1,5 mm de espesor.
- Posibilidad de fabricación con panel doble tipo sándwich.
- Estructura reforzada para garantizar una elevada estabilidad estructural.
- Paneles modulares desmontables tipo mecano.
- Montaje atornillado que facilita ampliaciones, modificaciones y traslados.
- Campana de extracción exclusiva diseñada para garantizar la homogeneidad del flujo de aire.
- Versiones disponibles en acero inoxidable.
- Fabricación en medidas especiales y soluciones totalmente personalizadas.
Ventajas de las cabinas CCA
Las cabinas CCA ofrecen múltiples ventajas para procesos industriales de pintura líquida, barnizado y lacado:- Elevada capacidad de captación de partículas y overspray.
- Mejora de la calidad del aire en la zona de trabajo.
- Reducción de residuos y acumulación de pintura.
- Diseño robusto preparado para uso industrial intensivo.
- Fácil mantenimiento y acceso a componentes.
- Configuración adaptable a diferentes procesos de pintado.
- Alta durabilidad y fiabilidad operativa.
- Soluciones personalizadas para cada necesidad de producción.
Modelos disponibles
| Modelo | Nº Ventiladores | M³ – Hora | Iluminación | Longitud (L) |
|---|---|---|---|---|
| CCA–2000 | 1 | 12.200 | 2 x 40W | 2.080 mm. |
| CCA–4000 | 2 | 12.200 x 2 | 4 x 40W | 4.160 mm. |
| CCA–6000 | 2 | 21.000 x 2 | 2 x 40W | 6.160 mm. |
Cada proceso de pintura industrial requiere una solución adaptada a las características reales de producción y acabado. Por eso, en Acatec diseñamos cabinas de pintura de cortina de agua totalmente personalizadas para optimizar la captación de partículas, mejorar las condiciones de trabajo y garantizar la máxima eficiencia operativa.
Cada instalación se configura teniendo en cuenta factores como:
- Tipo de aplicación y producto utilizado.
- Dimensiones y volumen de las piezas.
- Producción manual o automatizada.
- Necesidades de extracción y filtración.
- Integración con líneas de pintura y secado.
- Requisitos medioambientales y normativas de seguridad.
- Facilidad de mantenimiento y limpieza.
- Posibilidad de ampliación futura de la instalación.
Nuestro equipo técnico acompaña todo el proceso, desde el diseño y la fabricación hasta la instalación y puesta en marcha de la cabina, garantizando una solución robusta, eficiente y preparada para un uso industrial intensivo.
